一种三角针缝纫机设备的制作方法

发布日期：2019-07-02 作者：点击：

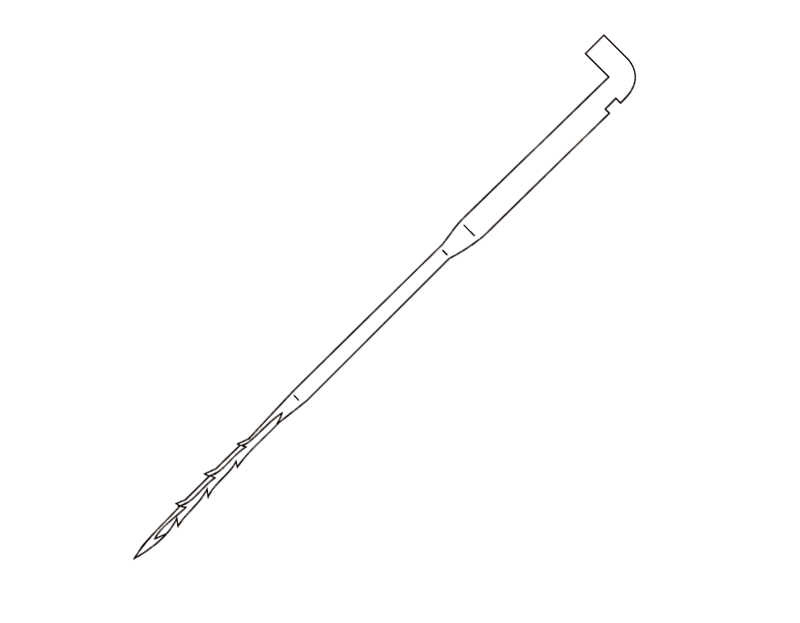

一种 三角针缝纫机设备的制作方法如下：

背景技术：

现有的一些三角针缝纫机设备，功能比较全面，可以实现三角形运动轨迹走线，但是小型的家用三角针缝纫机使用时，从缝纫机前侧放布到后侧出布时，都需要人工辅助，对于刚开始接触的使用人员来说，显得比较麻烦，不易操。

技术实现要素：

本实用新型的目的在于提供一种三角针缝纫机设备，以解决上述背景技术中提出的现有的小型的家用三角针缝纫机使用时，从缝纫机前侧放布到后侧出布时，都需要人工辅助，对于刚开始接触的使用人员来说，显得比较麻烦，不易操的问题。

为实现上述目的，本实用新型提供如下技术方案：一种三角针缝纫机设备，包括机头、针头总成、支撑架、步进电机、传动滚、带轮、立杆、缝纫板、导向滚轮、传送带、移动板、移动板滑座、导向轴、微动开关和底座，所述机头安装有针头总成，且针头总成与导向轴相连接并贯穿在机头的内腔中，所述机头的顶端面安装有移动板滑座，且移动板滑座的外壁安装有移动板，所述微动开关安装在移动板的底面上，所述支撑架安装在底座的后端面上，且支撑架的顶端安装有步进电机和立杆，所述步进电机通过带轮和传送带与传动滚相连接，且传动滚贯穿安装在立杆的安装孔内，所述传动滚的外壁安装有两处导向滚轮，所述底座的顶端面安装有缝纫板。

优选的，所述立杆与传动滚通过轴承配合。

优选的，内侧所述导向滚轮通过过渡配合在传动滚的外壁上，而位于外侧的导向滚轮可以在传动滚上通过一段螺纹连接实现左右移动。

优选的，所述微动开关和步进电机进行电性连接。

优选的，所述步进电机的脉冲信号受现有技术配套的驱动器控制。

与现有技术相比，本实用新型的有益效果是：该三角针缝纫机设备，能实现当针离开布料时，能够自动完成一次卷布过程，代替了原有的被缝纫好的布料需要人工进行辅助的操作模式，在设备的后侧安装了传动滚和步进电机，在设备的顶端安装了控制步进电机的微动开关，利用现有的技术的针头与导向轴连接关系，针头每完成一次缝纫过程抬起时，连接针头的导向轴与微动开关发生碰撞，微动开关向步进电机发出指令，使步进电机根据调整好的位移角度进行旋转，并使传动滚向外步进转动，从而实现当针离开布料时，传动滚带动布料完成一次卷布过程，位于外侧的导向滚轮可以在传动滚上通过一段螺纹连接实现左右移动，便于根据不同宽度尺寸的布料进行调整。
